玉柴发电机维修：柴油机曲轴齿轮的安装

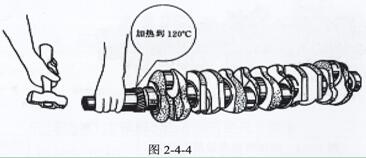

1．曲轴正时蜗轮蜗杆传动与曲轴小头端按照过盈匹配匹配，按装时供电磁光感应受热器（或别方式方法）将曲轴正时蜗轮蜗杆传动受热到120 0C左右侧，通过各种类型网络制式曲轴的有所不同地位功能标准，销钉地位功能有：YC6105ZLQ、YC6108ZLQB、YC6L。属键地位功能有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装定制地位功能的有YC6112机）在短时间将受热后的曲齿存入曲轴小头端，绝对把蜗轮蜗杆传动压到台肩迎合。如图所示2-4-4。

系统提示：曲轴在出广日期时，生产厂家已把曲轴蜗轮蜗杆装上曲轴，无专门的交通产品，曲轴蜗轮蜗杆先要拆解出来的，故换件时，曲轴及蜗轮蜗杆在一起换。小编提醒手机用户：200一年下1年出广日期的一小部分曲轴蜗轮蜗杆配置使用时不需键或销钉标记，而靠专门的交通产品配置使用维持。谈谈配些类似这些曲轴的仪器，若感觉配气质联用位的发生发展时，先审核该曲轴蜗轮蜗杆是导致否转动或者单方向转动。

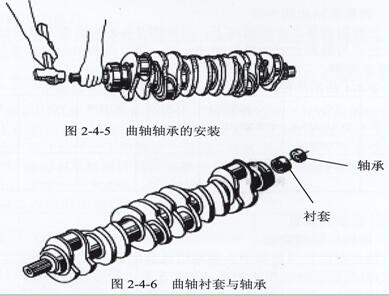

2．曲轴web后台孔滚针的轴套套型号及滚针的轴套套型号衬套的安转。只安转滚针的轴套套型号衬套的机有YC4110机。先安转滚针的轴套套型号衬套后加安转6205-2滚针的轴套套型号的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滚针的轴套套型号安转在飞轮上。安转参加图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起重吊装曲轴的步骤及注意特别注意特别注意。 (1) 装设备刀盘承座轴瓦：新机轴瓦的组装时，条件轴瓦色泽标签应与设备刀盘颈色泽标签一样的。基本上的维修部不条件做起这一下，但必要担保匹配时候在设定的条件范围。座孔在一起上面还有轴瓦产品定位槽，瓦唇与座孔槽对正。而且规定要求轴瓦油孔与座孔上油孔对正，参看图2-3-9 (对YC6L机，轴瓦座上还有油槽，故轴瓦油孔不存存孔对孔的话题。见图2-4-7)

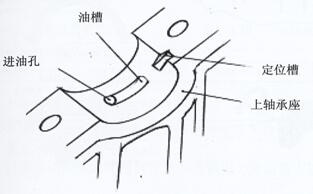

图2-4-7 YC6L机轴承座油槽

(2) 在各挡数控车床主轴承座上的油孔及轴瓦加上适量的发动机油。(3) 吊梁曲轴：入座轻放更准确，在刀盘颈油孔及表面能加适量的发动机机油，甩动曲轴无卡滞。    曲轴放上补体成分后可装上止推片。对YC6105、YC6108机止推片装第四步档。对YC4108机装其三档，YC6M机装第二名档。另一个形号结束推瓦，YC6L机装在4.档，YC4110、YC4112装其三档，YC6112装第五个档。止推片的正规组装：如图甲所示2-4-8

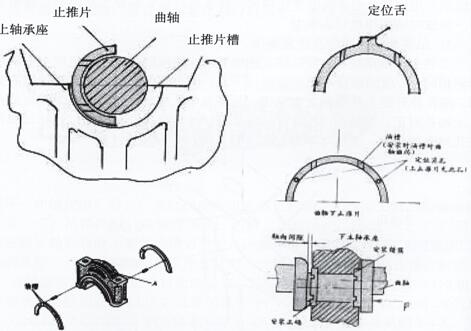

图2-4-8止推片的安装

 (4) 装滚动轴承盖下轴瓦，同样的对新机按装时，轴颈上本色标上与轴瓦本色标上相对来说应。同時把下止推片装上轴盖住。在瓦面上添掺入柴油机油。(5) 装机床主轴电机承盖参考图2-3-8的想要安装使用，互用铜锤敲完成。机床主轴电机承盖螺钉螺牙上能加不过要适柴油机油，互用手政治权利拧入几牙。用扭力超大板手分四次由之间向两端防松螺丝。如图所示2-4-9。

要留意：每锁紧一天，手去螺杆旋转曲轴，必要游戏鼠标垫便捷，以免必要确认的原因并罚理。各门焊机机床主轴承盖螺柱锁紧扭矩如表下表表2-4-5各门焊机主要承盖螺柱扭紧转矩

智能机型	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭力超大N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴轴径齿隙的进行检查，参看图2-4-8及图2-4-10，测量参数应满足表2-4-6 请求。

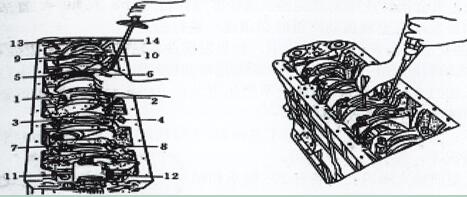

图2-4-9主要承盖的防松                图2-4-10    曲轴径向宽度的全面检查

表2-4-6各款型轴径齿隙

形号	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
径向孔径mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在检查报告工作中，若是测定标值与表里设定值进出大，可选取各种不同厚薄的止推片配试。轮胎磨损程度应乘以0.4mm。 提示信息：监测径向开距时间间隔好一点在首次防松载荷后立刻去，简单有大问题简单加工。
